Proiekzio karratua Soldadura Intxaurrak

Egiturazko Ezaugarriak

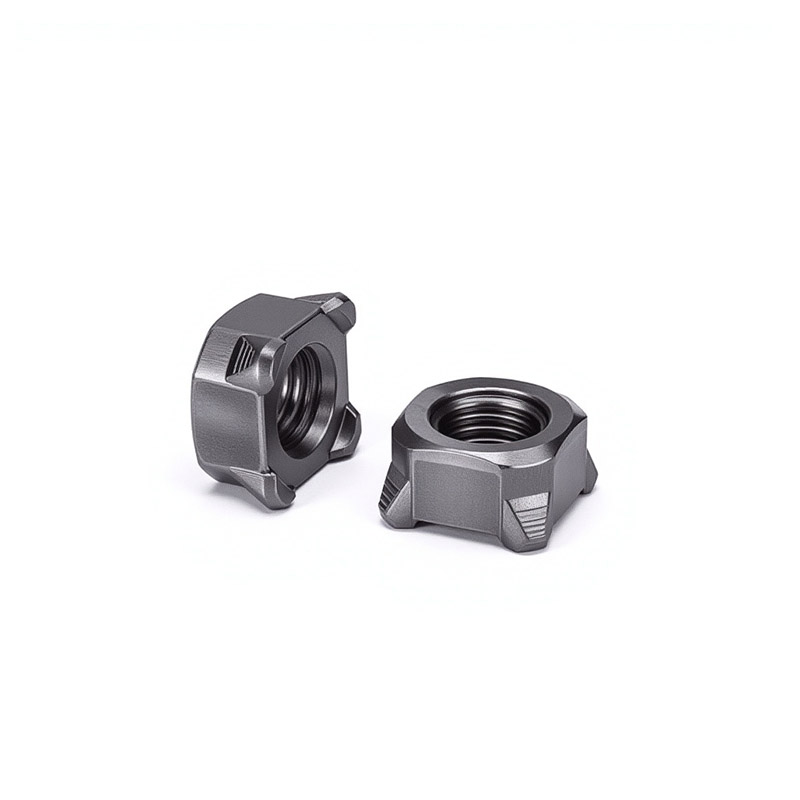

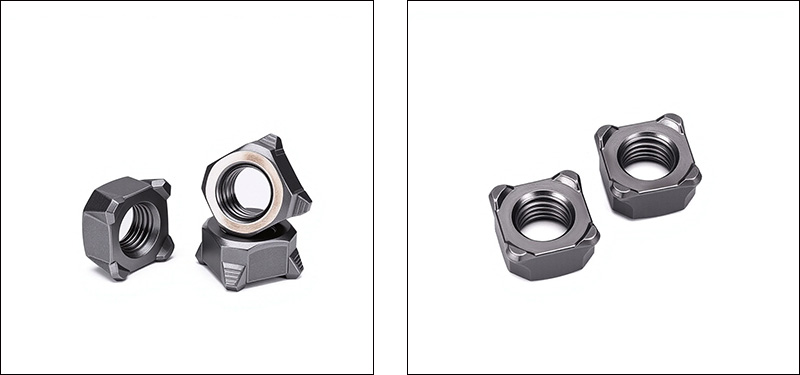

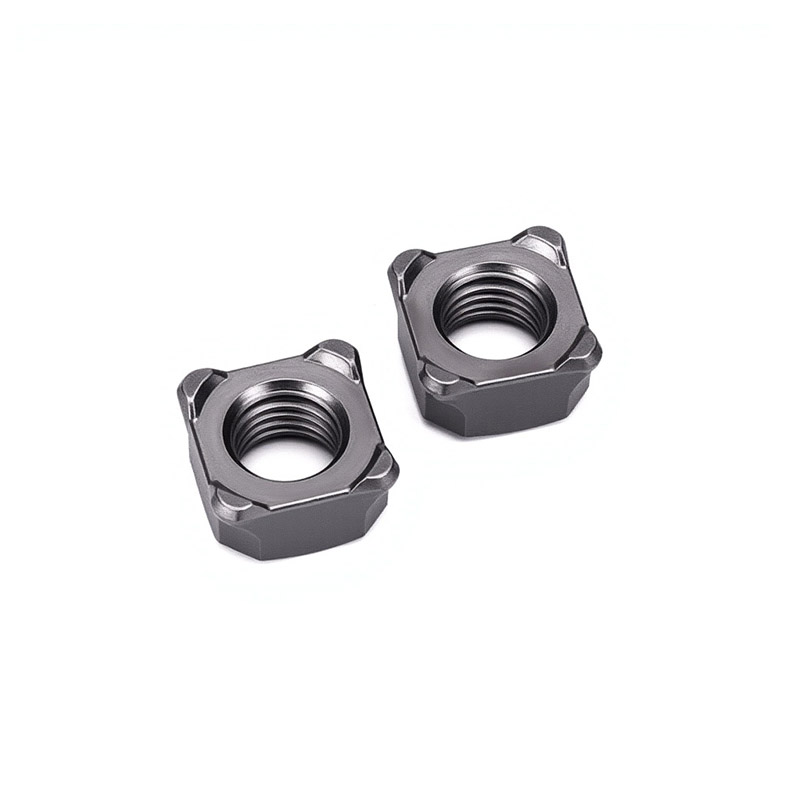

Proiekzio karratua soldatzeko azkoin karratu bat da, behealdean soldadura-proiekzio anitz dituena. Bere egitura-diseinua hiru helburu nagusiren inguruan oinarritzen da: soldadura fidagarritasuna, kokapen zehatza eta biraketaren aurkako errendimendua.

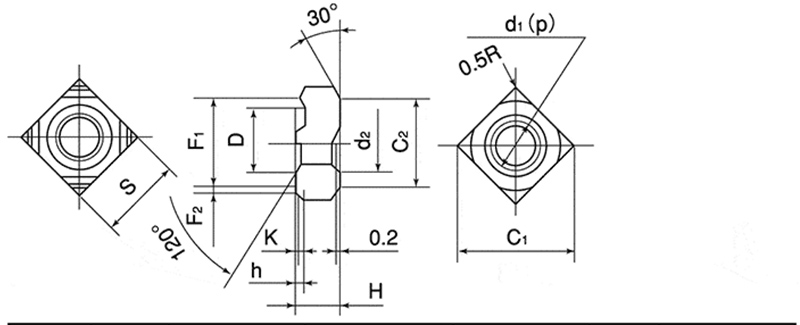

【1】Oinarri karratua

（1）Forma: lau aldeak luzera berdina eta lau ertzak angelu zuzenak dituen karratu perfektua. Automatikoki eragotzi dezake biraketa piezaren zulo karratuan sartzen denean.

(2) Ertzaren zabalera: Adibidez, M8 14 mm da, M10 17 mm. Presioa jasateko eremu nahikoa eskaintzen du soldadura garaian fruitu lehorrak oinarrizko materialan trabatu ez daitezen.

（3）Lodiera (altuera): Normalean 6 eta 10 mm bitartekoa. Hariaren lotura-luzera nahikoa bermatzen du konexioaren indarra emateko.

【2】Soldadura proiektuaakzioak

(1) Kopurua: lau puntuko era simetrikoan banatuta, korronte uniformea ​​eta soldadura nukleo orekatua bermatzeko

（2）Kokapena: beheko gainazaleko lau ertzetan, ertzetik gertu, soldadura egonkortasuna hobetzeko

（3）Forma: forma esferikoa edo konikoa, goialde leuna duena

(4) Altuera: 0,5 ~ 1,2 mm, oinarrizko materialarekin harreman estua bermatzeko

Zabalera/Diametroa: 1,5 ~ 2,5 mm inguru

【3】Barne haria

（1）Hariaren zehaztapena: metrikoa M4tik M16ra, inperiala #6tik 5/8″. Lotura desmuntagarria osatzen du bat datozen torlojuekin.

（2）Hariaren zehaztasuna: 6H (metrikoa), 2B (inperiala). Proiekzio karratuaren soldadura azkoinen eta torlojuaren arteko egokitzapen ona bermatzen du.

（3）Hariaren luzera: hariaren luzera nahikoa eskaintzen du.

（4）Hariaren orientazioa: sarrerako muturrak txanflak izan ditzake torlojua erraz sartzeko.

Maiz egiten diren galderak

（1）Zein soldadura metodorako egokia da proiekzio karraturako soldadura azkoinak? Zeintzuk dira parametroak?

Gehien erabiltzen den metodoa Erresistentzia-proiekzioaren soldadura da. Hartu karbono gutxiko M8 altzairuzko azkoin baten soldadura 1,5 mm-ko karbono gutxiko altzairuzko plaka batean adibide gisa. Erreferentzia-parametroak hauek dira: korrontea 8-11 kA, elektrodoaren presioa 2,5-4,0 kN, soldadura-maiztasuna 8-15 ziklo (0,16-0,3 segundo gutxi gorabehera).

（2）Zein estandar betetzen dituzte zure Square proiekzio soldadura azkoinek?

Zorrotz jarraitzen dugu DIN 928 (Alemaniako estandarra, mundu osoan erabiliena), ASME B18.1 (Amerikako estandarra) eta GB/T 13681.2 (Txinako estandar nazionala).

（3）Nola ziurtatu intxaurren soldadura errendimendua?

Soldadura-errendimenduaren muina karbono-edukia ≤% 0,25 izan behar dela da. Analisi espektrala egiten dugu lehengai sorta bakoitzean konposizio kimikoa sailkatua dela ziurtatzeko. Aldi berean, irtenguneen altuera eta forma zorrozki kontrolatzen dira tolerantzia tartean.
