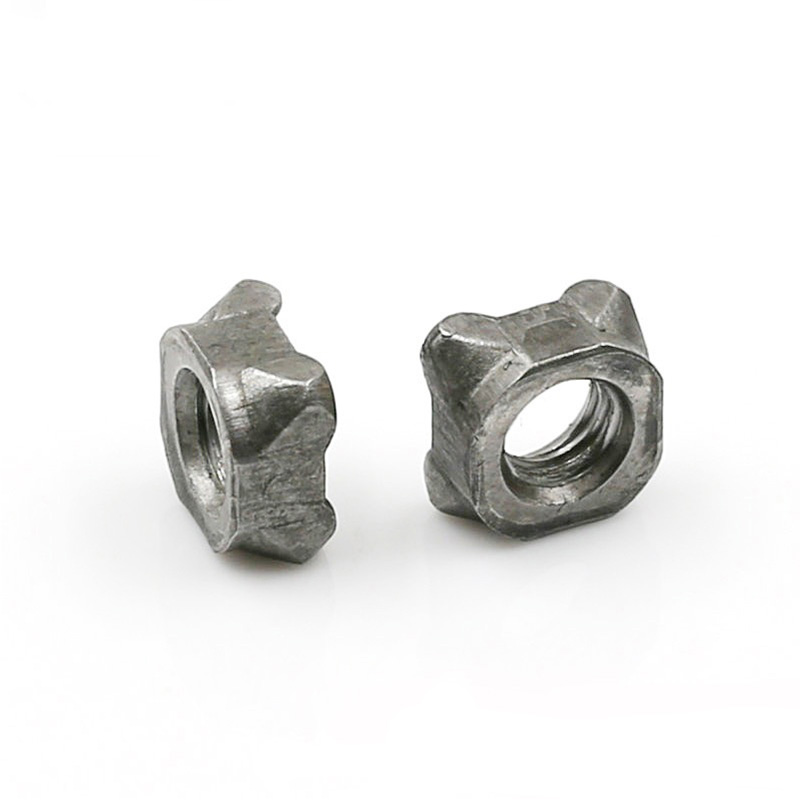

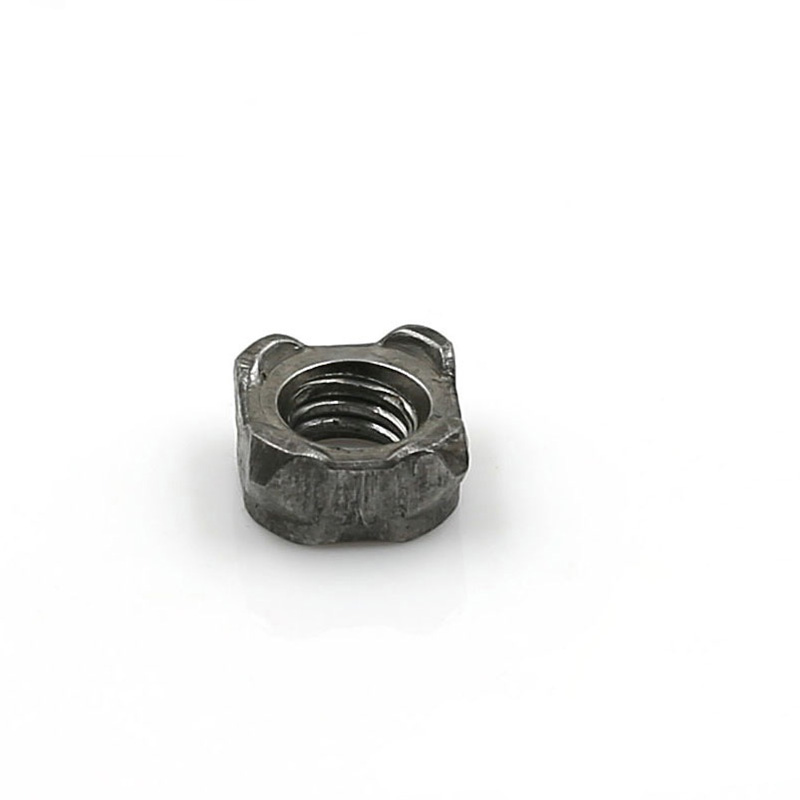

M8 Soldadura Intxaur Karratua

Lotura profesionalen bila bazabiltza, Xiaoguo®-ren azken M8 Square Weld Nut zure aukera ezin hobea izan daiteke. Xaflaren atzeko aldean egokia da. Kanpoko finkagailuak instalatzean, ez dago atzeko aldea ukitu beharrik. Bereziki egokia da itxitura itxietarako.

Eredua:Q 371-1999

Bidali kontsulta

Produktuaren Deskribapena

Dimentsio estandarrak eta gakoak

M8 Square Weld Nut DIN 928:2013-12 arauaren arabera ekoizten da. Arau honek M4tik M16ra bitarteko hari lodiekin eta 8mm eta 16mm bitarteko hari finekin soldatzeko azkoin karratuen neurriak eta baldintza teknikoak zehazten ditu. Produktuaren kalifikazioa A kalifikazioa da.

Parametroa	Balioa (mm)	Tolerantzia
Hariaren zehaztapena	M8 × 1,25	-
Ertzaren zabalera (s/sw)	14 mm	±0,3
Zabalera diagonala (e)	18 mm	±0,6
Lodiera osoa (m1/h)	6,5 mm	±0,3
Buruaren diametroa (dk)	12,8 mm	-
Irtengune puntuaren altuera	1,0 mm	±0,1
Puntu-angelu ahurra	45°	±5°

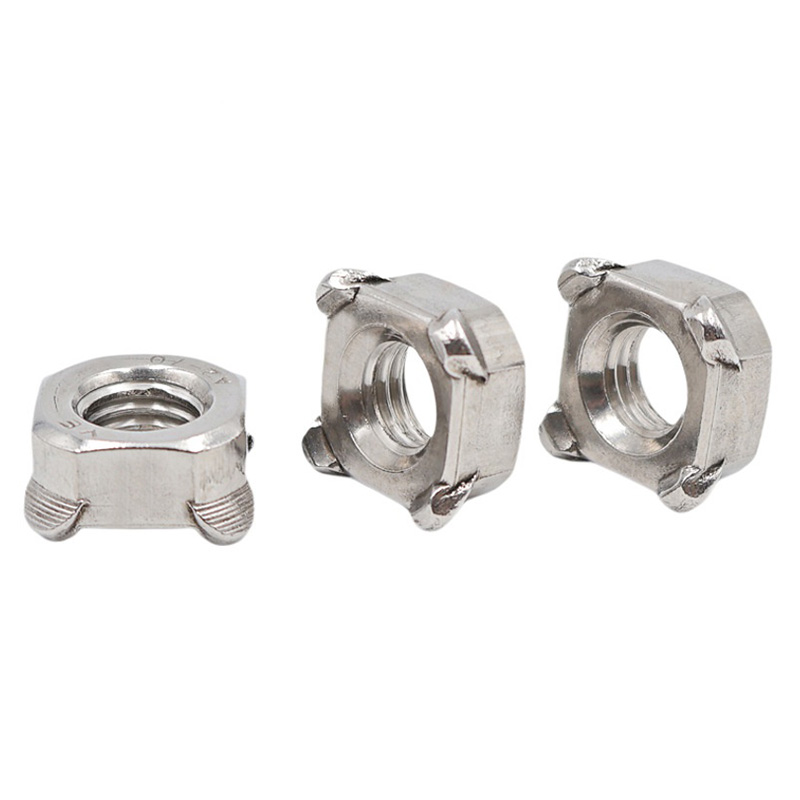

M8 Square Weld Nut

Egitura mota

M8 Square Weld Nut bi motatan banatzen da kokapen-pin bat duen ala ez kontuan hartuta: pinless motakoa eta pin hornitutakoa.

(1) Ez-pilotatua

Deskribapena:

Forma karratua, kontrako aldeen zabalera 14 mm-koa izanik. Beheko gainazalean soldadura semiesferikoko lau irtengune ditu lau ertzetan uniformeki banatuta, gida-pin gabe. Beheko gainazala laua da, M8 × 1,25 zehaztapenarekin eta 6H-ko doitasunarekin.

Lan-printzipioa:

Soldaduran, beheko elektrodoko kokapen-pinen edo piezako zulo karratuen bidez lortzen da kokatzea. Lau irtenguneak aldi berean urtzen dira erresistentzia-soldatzean, soldadura-nukleo uniforme bat osatuz.

Eszenatoki aplikagarriak:

Dagoeneko piezaren zulo karratuan M8 soldadura azkoin karratu bat dagoenean edo kokatzea fidagarria denean,

eskuzko soldadura edo soldadura erdiautomatikoko teknikak har daitezke.

Posizionatzeko zehaztasun eskakizun baxuak dituzten kostu-sentsibilitatea duten aplikazioetarako egokia da.

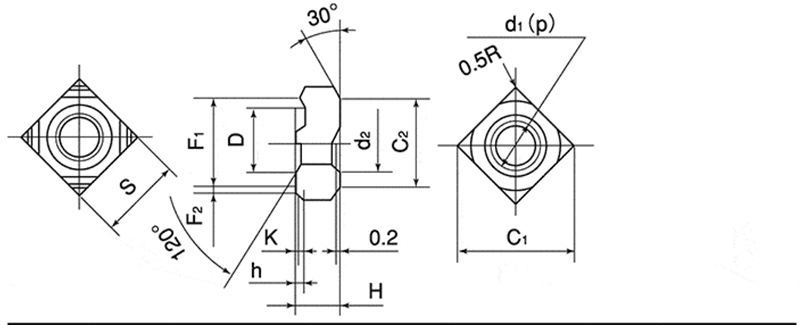

M8 Square Weld Nut

d	p	S		H		h		K	D
Diametro nominala	Zelaia	OinarrizkoDimentsioa	Tolerantzia	OinarrizkoDimentsioa	Tolerantzia	OinarrizkoDimentsioa	Tolerantzia	Oinarrizko Dimentsioa (Gutxi gorabeherako)	OinarrizkoDimentsioa	Tolerantzia
M4	0.7	9.0	0一0.2	3.2	±0,15	0.8	0一0.2	0.2	7.0	一0.1一0.3
M5	0.8	10.0		4.0		0.8		0.2	7.0
M6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	±0,2	0.8		0.2	11.0

（2）Pilotua

Deskribapena:

Forma karratua da, kontrako aldeen zabalera normalean 14 mm-koa izaten da. Beheko gainazaleko lau izkin irtenguneak, erdiko gida-pinarekin batera daude. Gida-pinaren diametroa 9,6 mm edo 11,6 mm-koa izan ohi da (bezeroaren eskakizunen arabera). Gida-pinaren altuera 1,5 mm, 2,0 mm edo 2,5 mm-koa da, oinarrizko materialaren lodierarekin bat datorrena. Haria M8 × 1,25 da, 6H-ko doitasunarekin.

Lan-printzipioa:

Gida-pina piezaren aldez aurretik zulatutako kokapen-zuloan sartzen da kokapen zehatza lortzeko eta soldadura bitartean M8 Square Weld Azkoina mugi ez dadin. Aldi berean, gida-pinak modu eraginkorrean blokeatzen ditu soldadurako zipriztinak hariztutako zuloan sar ez daitezen neurri batean.

Eszenatoki aplikagarriak:

Roboten soldadura-lerro automatizatua (kokapen-eskakizun handiekin)

Piezak zulo karraturik ez duenean eta zulo biribilen bidez soilik kokatzen denean

Soldadura-zepak hariak blokeatzea saihestu behar den aplikazioak
